不锈钢弹性元件的表现形式

一、弹性膜片

一种外缘不锈钢压力表价格固定的圆形片状弹性元件，膜片的弹性特性一般由中心位移与压力的关系表示。按剖面形状以及特性，弹性膜片分为平膜片、波纹膜片和挠性膜片。平膜片的使用很小，弹性特性有良好的线性关系。波纹膜片是压有环状同心波纹的圆膜片，波纹的形状有正弦形、锯齿形、梯形等等，其位移全不锈钢压力表与压力的关系，由波纹的形状、深度和波纹数确定。为了测量微小压力，还可以制成模盒，以增大膜片位移。挠性膜片仅作为隔离膜片使用，它要与测力弹簧配用。

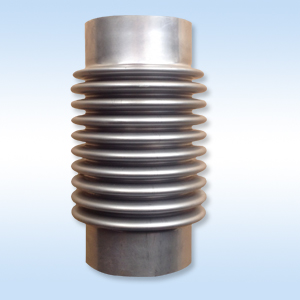

二、波纹管

由整片弹性材料加工而成，是一种壁面具有多个同心环状波纹，一段封闭的薄壁圆管。波纹管的开口端固定，由此引入被测压力。在其内腔以及周围介质的压差作用下，封闭端将产生位移，此位移与压力在一定范围内呈线性关系。在使用时一般要应用在线性段，也可以在波纹管内加螺旋弹簧以改善特性。用波纹管作元件的压力计，一般用于测量较低压力或者压差。

三、弹簧管

是一根弯成圆弧状的，具有不等轴截面是扁圆或椭圆形。弹簧管的一端封闭并处于自由状态为自由端，另一端开口为固定端，被测压力由固定端通入弹簧管内腔。在压力的作用下，弹簧管横截面有变圆的趋向，弹簧管亦随之产生向外伸直的变形，从而引起自由端位移。自由端的位移量与所加压力有关，可以由此得知被测压力的大小。单圈弹簧管中心角一般是270°，为了增加位移量，可以做成多圈弹簧管型式。
